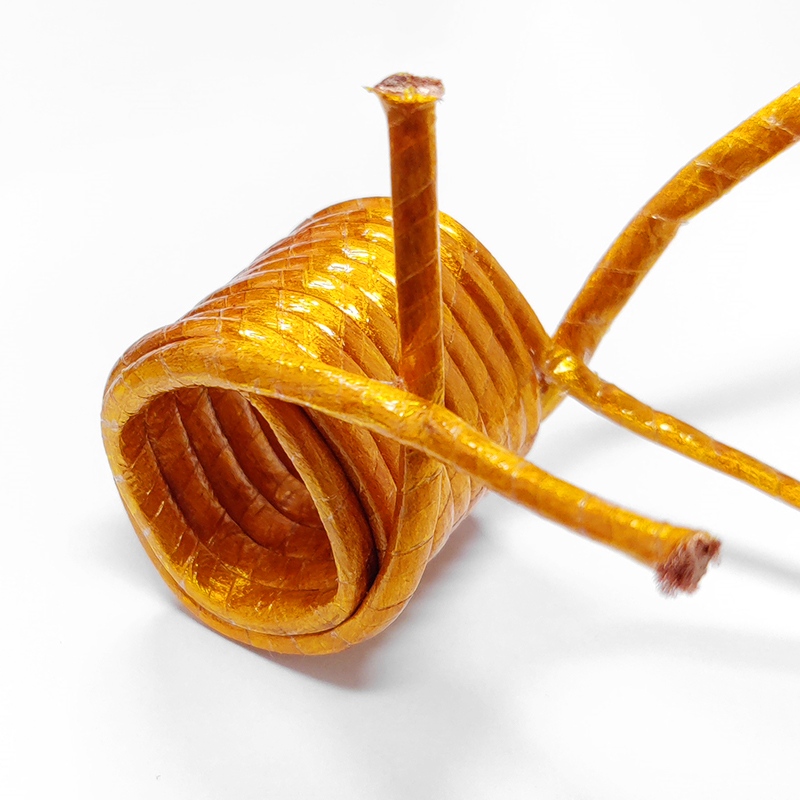

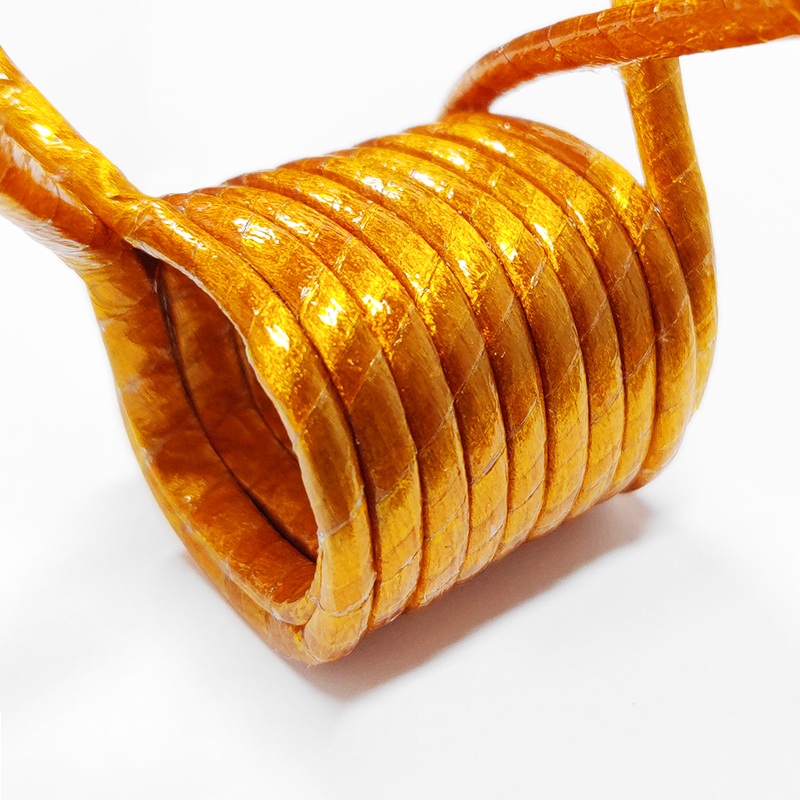

리츠 와이어 코일

Huaying Litz Wire Coil은 Huizhou Huaying Electronic Technology Co., Ltd.에서 제조한 고주파 응용 분야 전문 제품입니다. 회사의 강점은 시장에서 입증되었습니다. 이 회사는 또한 R&D에 관해 화중 과학 기술 대학교 심천 연구소와 협력하고 있습니다. 이전에는 Xiaomi 및 Huawei와 같은 대기업에 서비스를 제공할 때 고주파 전자 부품에 유사한 코일을 맞춤 제작하여 높은 평판을 얻었습니다. 또한 회사는 ISO 9001 및 IATF 16949 인증을 받아 엄격한 생산 관리를 보장합니다. 설계부터 배송까지 이 Litz Wire Coil의 모든 단계는 표준을 준수하므로 안심하고 선택할 수 있습니다.

문의 보내기

제품 설명

제품 회전수 정밀도의 엄격한 관리

Huaying Litz Wire Coils를 제조할 때 턴 카운트 정밀도가 중요합니다. 회전 수에 약간의 오류가 있어도 변압기의 전자기 매개변수에서 벗어날 수 있으며 내장형 설치 중에 쉽게 문제가 발생할 수 있습니다. 이는 특히 약간의 부주의로 인해 오류가 발생할 수 있는 회전 수가 많은 코일을 감을 때 그렇습니다. 우리는 오랫동안 이를 고려하여 작업장의 7S 생산 표준을 지능형 기술로 업그레이드해 왔습니다. 우리는 이제 전자동 와인딩 머신을 활용하고 있습니다. 각 기계에는 와인딩 중에 실시간으로 회전 수를 모니터링하여 오차를 ±1 회전 이내로 유지하는 정밀한 계수 시스템이 있습니다. 이는 수동 와인딩이나 기존 기계보다 훨씬 더 안정적입니다.

정확한 제품 형태 맞춤화

변압기 코일의 모양은 고객 사양을 완벽하게 충족해야 합니다. 그렇지 않으면 후속 처리 및 조립에 영향을 미칩니다. 이는 시중에서 흔히 볼 수 있는 "타원형 코일"과 "모따기된 직사각형 코일"의 경우 특히 그렇습니다. 일반 직사각형과 비슷하게 보일 수 있지만 더 높은 치수 정확도가 필요하므로 많은 제조업체에서 비표준 생산을 하기 쉽습니다. 우리는 형상 제어에 상당한 노력을 투자하고 전용 성형 작업장을 보유하고 있습니다. 고객이 원하는 Huaying Litz Wire Coil 모양에 관계없이 상세한 치수 도면을 기반으로 맞춤형 금형을 맞춤 제작할 수 있습니다. 복잡한 형상이더라도 0.05mm 이내의 치수 공차를 보장하여 후속 처리 요구 사항을 완벽하게 충족합니다.

핵심 제품 성능이 표준을 충족합니다

코일은 변압기의 "심장"입니다. 장기간 안전한 작동을 위해서는 전기적 강도, 열적 강도, 기계적 강도가 필수적입니다. Huaying Litz Wire Coil은 이러한 측면에 상당한 노력을 기울였습니다. 전기적 강도는 절연층에 당사 독자적인 내열성 절연재료를 사용하고 있습니다. 절연 파괴 없이 낙뢰 서지 및 스위칭 서지와 같은 복잡한 전압을 안정적으로 견딜 수 있도록 테스트되었습니다. 열 강도와 관련하여 코일은 장기간 전부하 작동 중에도 전류로 인해 발생하는 열을 견딜 수 있습니다. 절연층의 사용 수명은 전체 변압기 수명과 일치하여 단락 시 열 손상으로부터 보호합니다.

표의 사양은 제품 사양의 일부로 고객의 요구에 따라 맞춤 제작이 가능합니다.

도체 직경 × 주식 수	단일 구리 도체 볼륨 허용 범위 약 (mm)	꼬인 외부 지름 ±0.1mm	완성 외경(mm)		포장 길이 (M/축)	지휘자 저항 (20℃) (Ω/km)
도체 직경 × 주식 수	단일 구리 도체 볼륨 허용 범위 약 (mm)	꼬인 외부 지름 ±0.1mm	두께(mm) (최대)	폭(mm) (최대)	포장 길이 (M/축)	지휘자 저항 (20℃) (Ω/km)
0.06×2000	±0.003	3.88	2.4	4.5	500	3.611
0.06×2000	±0.003	4.07	2.7	4.2	500	3.283
0.07×1200	±0.003	3.4	2.0	4.5	500	4.422
0.07×2000	±0.003	4.4	2.4	5.8	500	2.653
0.07×2200	±0.003	4.61	2.7	5.5	500	2.412
0.10×200	±0.003	1.72	2.2	1.5	800	13.001
0.10×400	±0.003	2.66	1.7	3.1	300	6.5
