삼중 에나멜 와이어가 어떻게 전기 절연 및 권선 효율성을 향상시킬 수 있습니까?

화잉절연전선 전문 제조사인 ㈜㈜가 개발하고 있습니다.삼중 에나멜선안정적인 전기 절연, 일관된 전도성 및 정밀한 권선 성능이 요구되는 응용 분야에 적합합니다. 구성, 제조 공정 및 선택 기준을 이해하면 엔지니어와 조달 팀이 소형 전기 및 전자 장비에 적합한 와이어를 선택하는 데 도움이 됩니다.

삼중 에나멜 와이어는 전기 전도성과 다중 보호 절연층을 결합하도록 설계되었습니다. 성능은 도체 치수, 코팅 재료, 절연체 두께, 접착력 및 제조 일관성에 따라 달라집니다. 변압기, 인덕터, 코일 및 기타 전자기 부품을 설계하는 엔지니어의 경우 이러한 특성은 권선 효율, 전기 신뢰성 및 장기적인 작동 안정성에 영향을 미칩니다. 이 가이드에서는 삼중 절연 권선과 관련된 작동 원리, 주요 장점, 제조 고려 사항, 적용 시나리오 및 구매 요인에 대해 설명합니다. 또한 Huaying의 생산 능력을 소개하고 구매자가 와이어 사양을 선택하기 전에 물어봐야 할 실질적인 질문을 제공합니다.

목차

1. 삼중 에나멜선이란?
2. 구조와 재료 구성은 어떻게 작동합니까?
3. 주요 성능 이점은 무엇입니까?
4. 삼중 에나멜선은 어떻게 제조됩니까?
5. 삼중 에나멜선은 어디에 사용되나요?
6. 와이어 사양을 어떻게 비교합니까?
7. 구매자는 올바른 전선을 어떻게 선택해야 합니까?
8. 화잉에 대해 무엇을 알아야 합니까?
9. 자주 묻는 질문
10. 결론

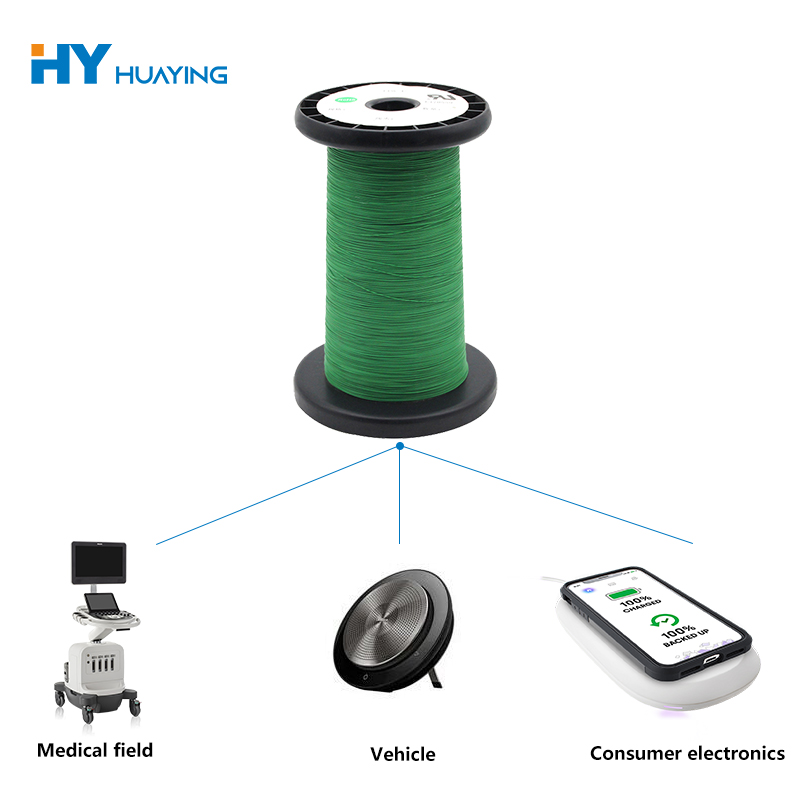

1. 삼중 에나멜선이란?

삼중 에나멜선는 도체를 주변 구성 요소로부터 전기적으로 분리하는 데 도움이 되는 여러 절연 코팅 또는 층으로 설계된 전도성 와이어입니다. 제품 설계에 따라 도체는 구리 또는 기타 지정된 전도성 재료로 만들어질 수 있으며 절연 시스템은 전기, 열 및 기계적 요구 사항에 따라 선택됩니다.

단일 코팅으로 보호되는 도체와 달리 3층 절연 설계는 여러 보호 장벽을 제공합니다. 이 구조는 절연 신뢰성을 향상시키고 제조업체가 권선 공간이 제한된 소형 전자기 부품을 개발하는 데 도움이 됩니다.

이 용어를 모든 유형의 삼중 절연 전선과 혼동해서는 안됩니다. 에나멜 권선과 삼중 절연 전선은 코팅 시스템, 구성 방법 및 규정 준수 요구 사항이 다를 수 있습니다. 따라서 구매자는 모든 3층 와이어가 동일한 성능 특성을 공유한다고 가정하기보다는 정확한 제품 구조를 확인해야 합니다.

사용 가능한 제품에 대한 자세한 내용을 보려면 Huaying Triple-Layer Enameled Wire 제품 페이지를 방문하세요.

2. 구조와 재료 구성은 어떻게 작동합니까?

삼중층 권선의 성능은 도체와 절연 시스템이 어떻게 함께 작동하는지에 따라 달라집니다. 각 구성 요소는 와이어의 전반적인 전기적, 기계적 특성에 영향을 미칩니다.

• 전도성 코어:권선을 통해 전류를 전달합니다. 도체 재료, 단면 치수 및 연선 구성은 전기 저항과 전류 전달 능력에 영향을 미칩니다.
• 1차 절연층:도체와 인접한 회전 또는 구성 요소 사이에 초기 전기 장벽을 제공합니다.
• 중간 절연층:또 다른 보호 장벽을 추가하고 전체 단열 시스템에 기여합니다.
• 외부 단열층:재료의 특성에 따라 취급, 감기 및 조립 중에 기본 레이어를 보호하는 데 도움이 됩니다.

실제 구성은 제품 사양에 따라 다릅니다. Huaying의 제품 정보에는 폴리아미드 필름, 고단열 스프레이 코팅 및 유리섬유와 관련된 제조 공정이 설명되어 있습니다. 구매자는 선택한 모델을 디자인에 통합하기 전에 해당 모델의 정확한 재료 순서와 구성을 확인해야 합니다.

단열재 두께가 특히 중요합니다. 지나치게 얇은 절연체는 필요한 유전 성능을 충족하지 못할 수 있으며, 불필요하게 두꺼운 절연체는 완성된 와이어 직경을 늘리고 권선에 사용할 수 있는 공간을 줄일 수 있습니다. 균형 잡힌 설계는 전기적 신뢰성과 효율적인 구성 요소 패키징을 모두 지원합니다.

3. 주요 성능상의 이점은 무엇입니까?

안정적인 전기 절연

다중 절연층은 인접한 도체와 주변 구성 요소 사이의 전기적 접촉에 대한 추가적인 보호 기능을 제공할 수 있습니다. 실제 절연 내력은 절연 재료, 두께, 생산 품질 및 테스트 조건에 따라 달라집니다. 엔지니어는 안전이 중요한 장비용 전선을 승인하기 전에 필요한 내전압과 적용 가능한 표준을 확인해야 합니다.

콤팩트한 권선 설계의 가능성

절연 시스템이 응용 분야의 전기적 요구 사항을 충족하는 경우 신중하게 최적화된 와이어 구조를 사용하면 추가 절연 재료의 필요성을 줄이는 데 도움이 될 수 있습니다. 공간 절약 효과는 부품 설계와 특정 단열 요구 사항에 따라 달라집니다. 관련 표준을 검토하지 않고 가정해서는 안 됩니다.

일관된 제조 품질

균일한 도체 치수와 절연 코팅은 예측 가능한 권선 동작을 지원합니다. 코팅 결함, 일관되지 않은 직경 또는 불량한 접착력은 자동 와인딩 중에 문제를 일으킬 수 있으며 완성된 부품의 신뢰성에 영향을 미칠 수 있습니다.

장기 비용 고려 사항

와이어 선택은 초기 구매 가격보다 더 많은 것을 고려해야 합니다. 일관된 품질은 절연 관련 고장과 관련된 생산 결함, 재작업 및 유지 관리를 줄이는 데 도움이 될 수 있습니다. 실제 비용 이점은 적용 조건, 제품 수명, 제조 수율 및 평가되는 대체 재료의 품질에 따라 달라집니다.

이러한 이점은 적합한 사양을 선택하고 성능을 검증하는 조건에 따라 달라집니다. 절연 설계가 없으므로 적절한 전기 보호, 테스트 및 안전한 장비 설계가 필요하지 않습니다.

4. 삼중 에나멜선은 어떻게 제조되나요?

완성된 와이어의 길이에 따라 도체와 절연체가 균일하게 유지되어야 하기 때문에 제조 일관성이 필수적입니다. Huaying은 생산 과정의 몇 가지 중요한 단계를 설명합니다.

1. 와이어 드로잉:전도성 재료는 필요한 치수로 그려집니다. 표면 품질과 치수 일관성은 후속 코팅 작업에 중요합니다.
2. 가열 냉각:열처리를 제어하면 도체의 기계적 특성을 조정할 수 있어 권선 및 추가 가공에 필요한 특성을 달성하는 데 도움이 됩니다.
3. 절연 응용:명시된 제품 구성에 따라 코팅 또는 단열재를 적용합니다. 균일한 적용 범위는 얇은 점과 기타 잠재적인 결함을 제한하는 데 도움이 됩니다.
4. 두께 조절:제조업체는 필요한 마감 직경과 전기적 성능을 달성하기 위해 절연 치수를 제어합니다.
5. 경화:코팅 시스템에 경화가 필요한 경우, 처리를 제어하면 의도한 코팅 특성과 접착력을 개발하는 데 도움이 됩니다.
6. 최종 검사:적절한 치수, 시각적, 전기적, 기계적 점검은 제품 사양과의 적합성을 확인하는 데 도움이 됩니다.

화잉의 제품 페이지에서는 설명된 코팅 공정에 대해 ±0.005mm의 두께 제어 정확도를 보고합니다. 구매자는 이 수치를 조달 요구사항으로 사용할 때 측정 기준, 적용 모델 및 검사 방법을 확인해야 합니다.

엔지니어링 팀의 경우 가장 유용한 품질 문서에는 정의된 제품 사양, 검사 기준, 추적성 정보(사용 가능한 경우) 및 의도한 응용 프로그램과 관련된 테스트 결과가 포함됩니다.

5. 삼중 에나멜선은 어디에 사용되나요?

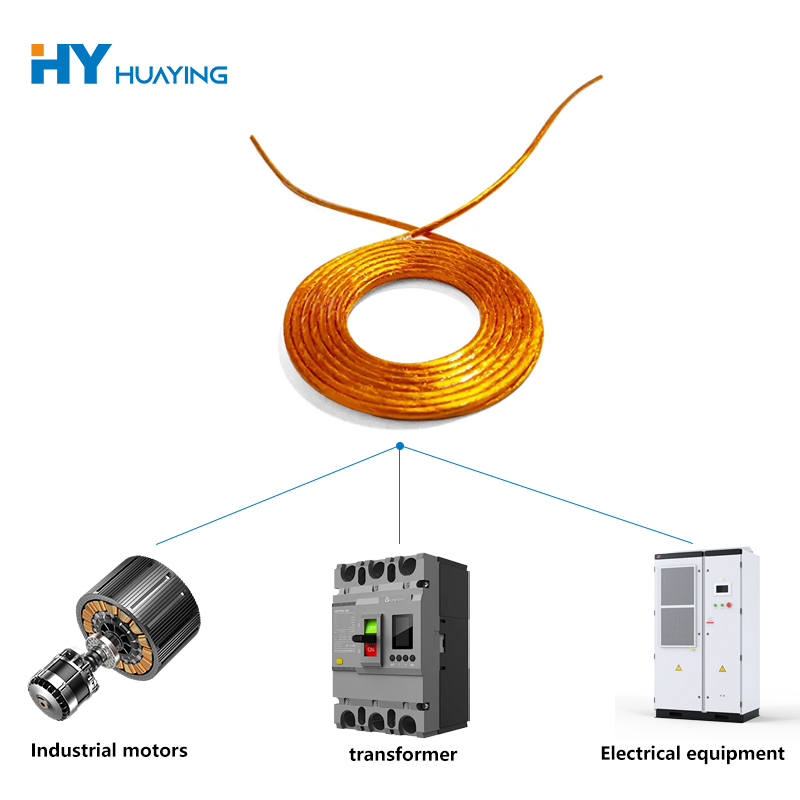

절연 신뢰성, 콤팩트한 권선, 일관된 전도성이 중요한 전기전자 제품에는 삼중 절연 권선이 고려될 수 있습니다. 적합성은 와이어의 실제 사양과 장비의 작동 조건에 따라 달라집니다.

• 변압기:권선 도체는 구성 요소의 전압, 온도, 절연 및 치수 요구 사항을 충족해야 합니다.
• 인덕터 및 초크:적절한 권선은 전력 변환 및 필터링 회로에 사용되는 자기 부품 설계를 지원합니다.
• 스위칭 전원 공급 장치:절연 및 도체 특성은 스위칭 주파수, 전압 스트레스, 열 조건 및 해당 안전 요구 사항과 호환되어야 합니다.
• 전자 장비:컴팩트한 전원 모듈 및 기타 전기 어셈블리는 제한된 설치 공간에 맞게 권선을 선택하면 이점을 얻을 수 있습니다.
• 산업용 전기 시스템:맞춤형 권선 구성 요소에는 듀티 사이클 및 환경 조건에 맞는 와이어 사양이 필요합니다.

이러한 응용 분야에 적합한 전선을 선택하기 전에 엔지니어는 온도 상승, 전기적 스트레스, 권선 장력, 작동 주파수, 습기 노출 및 관련 인증 요구 사항을 평가해야 합니다. 하나의 변압기 또는 전원 공급 장치에 대한 제품의 적합성이 모든 설계에 대한 적합성을 자동으로 설정하는 것은 아닙니다.

6. 와이어 사양을 어떻게 비교합니까?

제품명만으로 전선을 선택하는 것보다 사양을 비교하는 것이 더 신뢰할 수 있습니다. 다음 표에는 구매자가 검토해야 하는 주요 매개변수가 요약되어 있습니다.

화잉은 제품 페이지에 도체 구성 예시, 전체 직경 목표 및 도체 저항 값을 게시합니다. 값은 모델별로 다르므로 구매자는 엔지니어링 계산에 수치를 사용하기 전에 원래 사양표를 참조하고 확인을 요청해야 합니다.

참조: Huaying의 삼중 에나멜 와이어 사양.

7. 구매자는 올바른 와이어를 어떻게 선택해야 합니까?

올바른 전선을 선택하는 것은 절연 성능에 대한 일반적인 주장보다는 응용 분야에서 시작됩니다. 조달팀과 설계 엔지니어는 다음 체크리스트를 사용하여 적합한 옵션의 범위를 좁힐 수 있습니다.

• 전기 요구사항을 정의합니다.작동 전압, 예상 전류, 주파수, 절연 내력 요구 사항 및 허용 가능한 저항을 지정합니다.
• 열 조건을 확인하십시오.예상 작동 온도, 온도 상승, 냉각 방법 및 듀티 사이클을 설정합니다.
• 권선 제약 조건을 확인하세요.사용 가능한 권선 창, 필요한 마감 직경, 굽힘 반경 및 생산 장비 제한 사항을 결정합니다.
• 단열 시스템을 확인하십시오.레이어 재료, 두께 공차, 접착력 및 관련 전기 테스트 방법에 대한 세부 정보를 요청하세요.
• 규정 준수 요구 사항을 검토합니다.완제품 장비 및 대상 시장에 필요한 표준 및 승인을 식별합니다.
• 생산 일관성을 평가합니다.검사 절차, 배치 일관성, 포장 및 추적성 문서에 대해 문의하십시오.
• 적절한 경우 샘플을 요청하십시오.대량 생산을 승인하기 전에 실제 권선 공정과 부품 설계를 사용하여 샘플 와이어를 테스트합니다.

명확한 기술 문의에는 도면이나 치수 목표, 연간 또는 배치 수요, 작동 조건, 필수 표준, 특수 포장 또는 납품 기대치가 포함되어야 합니다. 이 정보는 공급업체가 기존 모델이 적합한지 또는 맞춤형 사양에 평가가 필요한지 여부를 결정하는 데 도움이 됩니다.

8. 화잉에 대해 무엇을 알아야 합니까?

Huizhou Huaying Electronic Technology Co., Ltd.는 절연 전선 제품을 공급하며 제품 개발, 제조 품질 및 고객 지원에 중점을 두고 있다고 설명합니다. 회사의 제품 정보에 따르면 삼중 에나멜 와이어 생산 공정에는 와이어 드로잉, 어닐링, 절연 적용, 제어된 경화 및 치수 제어가 포함됩니다.

이 회사는 또한 10개 이상의 특허를 보유하고 있으며 20명 이상의 R&D 팀을 보유하고 있다고 보고합니다. 이러한 회사 보고 수치는 명시된 개발 능력에 대한 배경 정보를 제공하지만, 공급업체 승인을 위해 특허 소유권, 기술 자격 또는 기타 증거가 필요한 경우 구매자는 관련 문서를 요청해야 합니다.

화잉이나 다른 전선 공급업체를 평가할 때 구매 팀은 회사 자격 이상의 것을 고려해야 합니다. 가장 중요한 질문은 제안된 와이어가 애플리케이션과 일치하는지, 필요한 품질 기록이 사용 가능한지, 샘플 및 생산 배치가 합의된 사양을 일관되게 충족할 수 있는지 여부에 관한 것입니다.

제품별 세부 정보를 보려면 공식 Huaying Triple-Layer Enameled Wire 페이지를 기술 토론의 출발점으로 사용하세요.

9. 자주 묻는 질문

1. 삼중 에나멜선의 주요 용도는 무엇입니까?

주요 목적은 전도성 코어를 여러 절연층과 결합하여 도체를 인접한 회전 및 주변 구성 요소로부터 전기적으로 분리하는 데 도움을 주는 것입니다. 실제 보호 수준은 와이어 구조, 재료 특성 및 검증된 테스트 결과에 따라 달라집니다.

2. 삼중 에나멜선은 삼중절연선과 동일한가요?

반드시 그런 것은 아닙니다. 용어는 관련 제품을 설명할 수 있지만 도체, 절연 재료, 코팅 방법 및 규정 준수 요구 사항은 다를 수 있습니다. 두 가지를 상호 교환 가능한 것으로 취급하기 전에 항상 세부 구조와 적용 가능한 제품 표준을 확인하십시오.

3. 전선의 전기적 성능을 결정하는 요소는 무엇입니까?

중요한 요소에는 도체 재료 및 치수, 전기 저항, 절연 두께, 절연 강도, 온도 등급 및 제조 일관성이 포함됩니다. 성능은 의도된 장비와 관련된 사양 및 테스트 조건을 사용하여 평가되어야 합니다.

4. 삼중 에나멜선을 맞춤 제작할 수 있나요?

제조사의 역량과 생산 요구사항에 따라 맞춤 제작이 가능할 수 있습니다. 구매자는 타당성을 판단하기 위해 목표 도체 크기, 마감 직경, 절연 요구 사항, 전기 매개변수 및 예상 주문 수량을 제공해야 합니다.

5. 구매자가 대량 주문을 하기 전에 제품 품질을 어떻게 확인할 수 있습니까?

최신 기술 데이터 시트, 관련 검사 기록 및 사용 가능한 규정 준수 문서를 요청하세요. 적절한 경우 응용 분야의 요구 사항에 따라 수행된 치수 검사, 권선 시험 및 전기 테스트를 통해 샘플을 평가합니다.

6. 견적 요청에는 어떤 정보가 포함되어야 합니까?

필요한 전선 모델 또는 도면, 도체 치수, 절연 구조, 목표 전기 성능, 해당 표준, 주문 수량, 배송 대상 및 테스트 또는 포장 요구 사항을 포함합니다. 완전한 요청은 기술 평가 및 견적을 더욱 효율적으로 만듭니다.

10. 결론

삼중 에나멜 와이어는 안정적인 절연, 일관된 전도성 및 효율적인 권선이 필요한 전기 설계를 지원할 수 있습니다. 올바른 제품을 선택하려면 도체 치수, 절연 구조, 유전체 성능, 열 한계 및 제조 품질을 주의 깊게 비교해야 합니다. 생산 전에 이러한 요소를 확인함으로써 엔지니어와 조달 팀은 사양 불일치를 줄이고 더 많은 정보를 바탕으로 구매 결정을 내릴 수 있습니다. 변압기, 인덕터 또는 기타 전기 응용 분야에 절연 권선을 공급하는 경우,화잉에게 연락하기기술 요구 사항을 논의하고, 제품 사양을 요청하고, 프로젝트에 적합한 솔루션을 탐색합니다.
